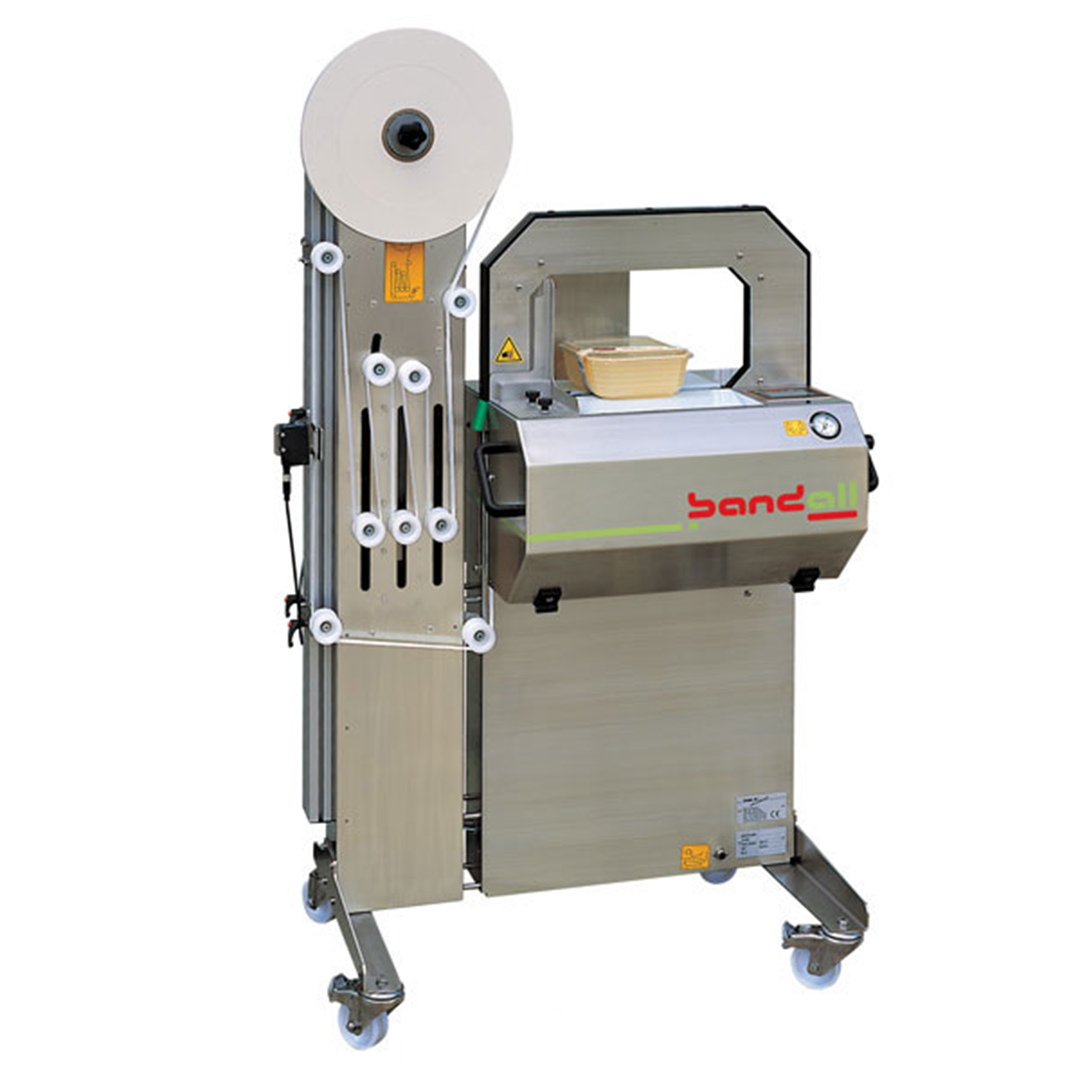

BA24-50 (스테인레스)

진공 이송방식의 테이프 공급시스템

BA24-50 (스테인레스)

원산지 : Netherlands

구분사양 및 범위
포장 가능 사이즈최대: 240(W) × 150(H) mm
최소: 35(W) × 10(H) mm
기본 겸용 사양테이프 폭 48mm (종이 / 필름 테이프 겸용 사용 가능)
※ 기본 공급 규격
옵션 선택 사양28, 40, 48, 60, 75, 100, 125mm 中 택 1
※ 겸용 불가(단독 규격)

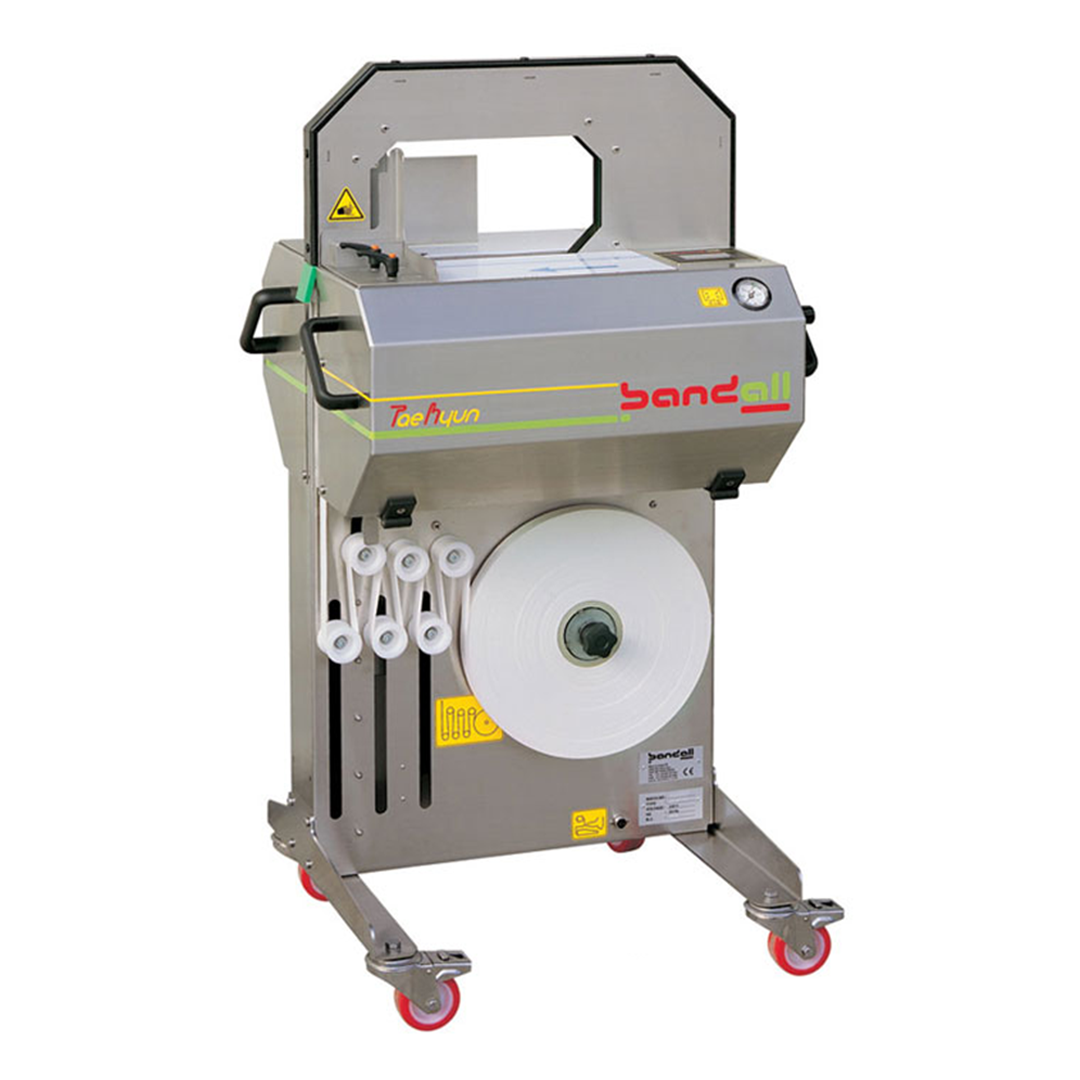

BA32-77 (스테인레스)

원산지 : Netherlands

구분사양 및 범위
포장 가능 사이즈최대: 320(W) × 200(H) mm
최소: 35(W) × 10(H) mm
기본 겸용 사양테이프 폭 75mm (종이 / 필름 테이프 겸용 사용 가능)
※ 기본 공급 규격
옵션 선택 사양28, 40, 48, 60, 75, 100, 125mm 中 택 1
※ 겸용 불가(단독 규격)

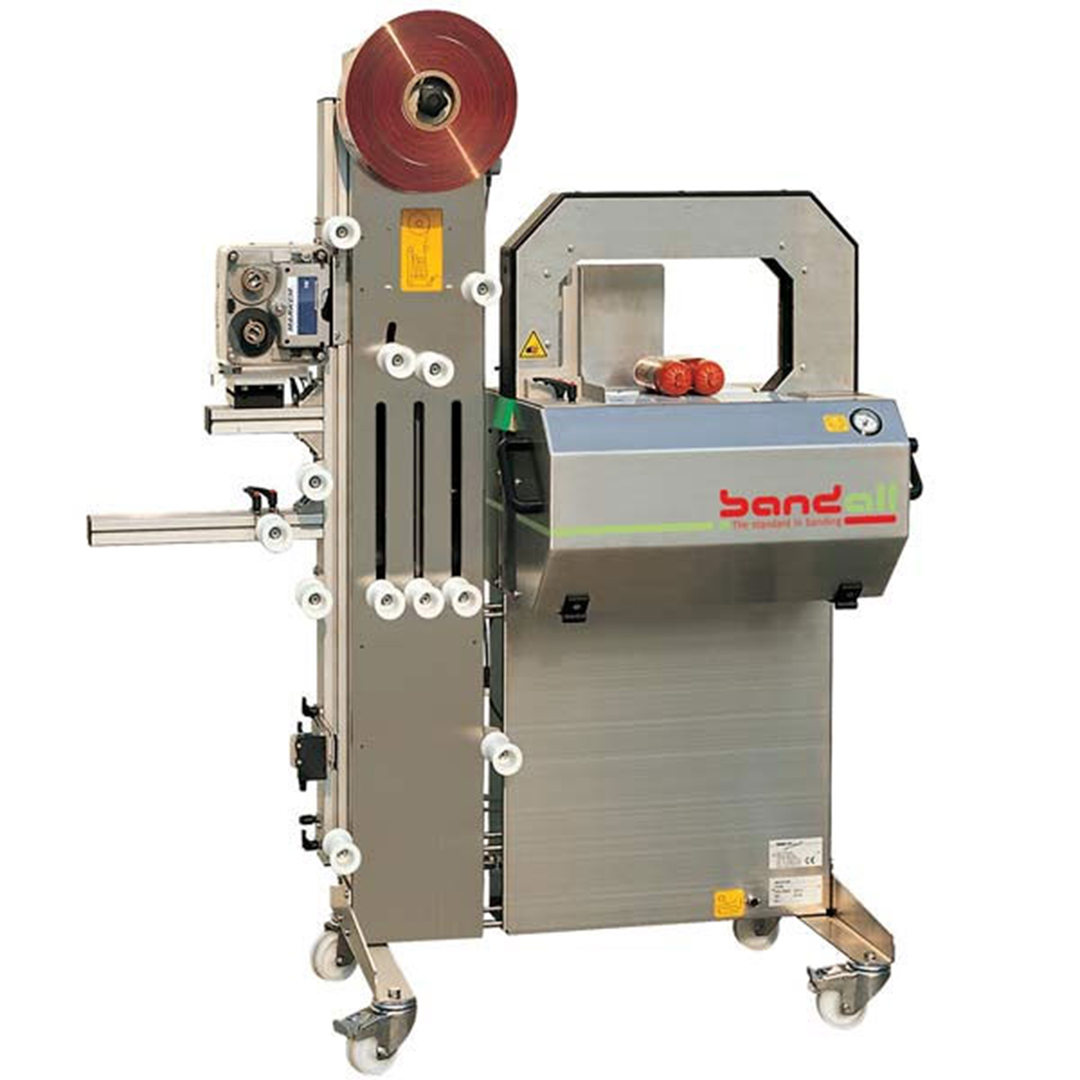

BA32-102 (스테인레스)

원산지 : Netherlands

구분사양 및 범위
포장 가능 사이즈최대: 320(W) × 200(H) mm 최소: 35(W) × 10(H) mm
기본 겸용 사양테이프 폭 100mm (종이 / 필름 테이프 겸용 사용 가능)
※ 광폭 테이프 지원
옵션 선택 사양28, 40, 48, 60, 75, 100, 125mm 中 택 1
※ 겸용 불가(단독 규격)

Transformation

더보기

특징

  • 세계 특허 진공 이송 시스템: 독창적인 진공 흡착 기반의 테이프 피딩 시스템을 적용하여, 트러블 없이 안정적이고 정밀하게 테이프를 공급합니다.
  • 압도적인 원가 및 포장비용 절감: 얇은 50미크론 필름 테이프까지 완벽하게 소화하여, 타사 기종(80~110미크론 사용) 대비 포장재 비용을 최대 50% 절감합니다.
  • 고속 대량 밴딩 및 생산성 향상: 분당 15~36회의 강력한 고속 밴딩 성능을 발휘하여 대량 포장 공정의 효율성을 극대화합니다. (제품 크기별 상이)
  • 다양한 아치 및 테이프 호환성: 다채로운 아치 사이즈 옵션을 제공하며, 28 / 48 / 75 / 100 / 125mm 등 다양한 폭의 테이프를 현장 사정에 맞춰 선택할 수 있습니다.
  • 유연한 시스템 확장성: 단독 운영(Stand-alone)은 물론, 전·후단 컨베이어와 연동하여 무인 전자동 생산 라인(Inline System)으로 완벽하게 구축이 가능합니다.
  • 최적의 이동성 및 양방향 작업: 하부에 4개의 바퀴와 브레이크가 장착되어 라인 이동이 자유롭고, 장비 양쪽 모두 작업이 가능하도록 설계되어 작업 동선을 최적화합니다.
  • 브랜드 가치 창조 (인쇄 테이프 지원): 테이프 표면에 기업 로고 및 맞춤형 문구 인쇄가 가능하며, 인쇄된 테이프를 제품의 원하는 위치에 오차 없이 정확하게 밴딩하여 패키징의 차별화를 이룹니다.

주요기능

  • 스마트 터치스크린 & 데이터 관리: 직관적인 터치스크린 조작 방식을 채택하여 생산 정보를 저장하고 실시간으로 디스플레이에서 불러올 수 있어, 제품 변경 시 신속한 세팅 전환이 가능합니다.
  • 정밀 멀티-타이머 컨트롤 시스템: 전자식 제어를 통해 작업 환경에 맞는 미세 조절을 지원합니다.
    - 접착 및 쿨링(냉각) 시간 조절
    - 제품 감지 센서 반응 시간 조절
    - 플레이트(슬라이드) 전진 시간 조절
    - 밴딩 속도 제어 조절
  • 3단계 멀티 텐션 및 제품 보호 제어: 무텐션, 일반 텐션, 하이텐션 등 3가지 강도를 정확하고 규칙적으로 구현합니다. 제품 강도를 아주 타이트한 결속부터 느슨한 결속까지 세밀하게 제어하여 포장물의 손상을 원천 차단합니다.
  • 트리거 멀티 선택 스위치: 작업 방식에 따라 센서 감지에 의한 자동 작동, 손(수동) 또는 발(풋 스위치)을 이용한 구동 방식을 자유롭게 선택할 수 있습니다.
  • 디지털 카운터 기능: 실시간 밴딩 횟수를 카운팅하여 디스플레이에 표기함으로써 일일 생산량 파악을 실시간으로 지원합니다.
  • 광범위한 테이프 두께 대응 기능: * 필름 테이프 두께: 50 ~ 100 micron 지원
    - 종이 테이프 두께: 90 ~ 130 micron 지원

적용 제품

상품권, 회로 기판, 반도체 트레이, 영수증, 지폐, 햄 및 소시지, 스티커, 재래김, 카세트 테이프, 1회용 도시락, 화장품 케이스, 카톤 박스, 소형 상자, 티켓, 책자, 우편엽서, 카드, 카다로그, 봉투, 전표, 소형 폴리팩, 유가증권, 식품상자, 식품용기, 복권 등 다양한 제품을 50매~100매 또는 필요한 수량 만큼 결속 할 수 있습니다.

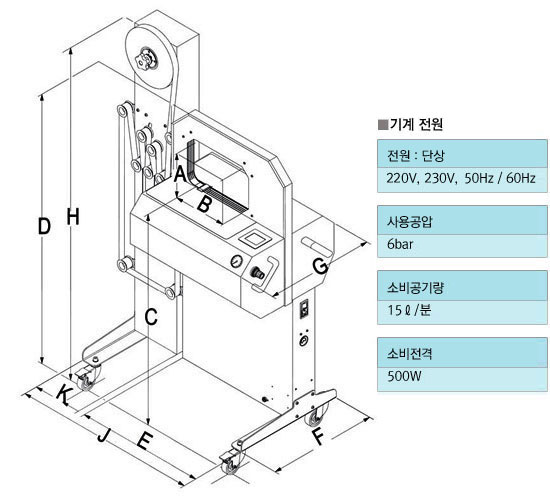

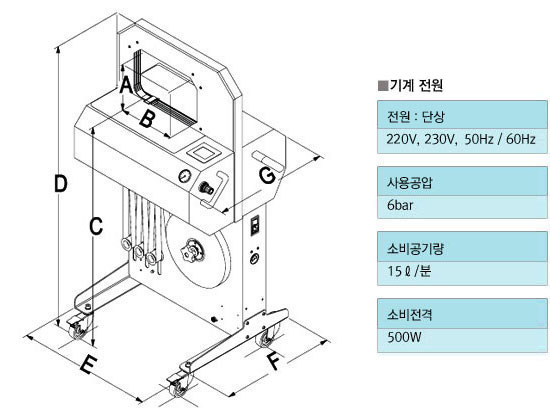

사양 (Machine specification)

※제품사양은 사전 고지 없이 변경 될 수 있습니다.

Machine type
A
Max. Prod. heighgt
B
Max. Prod. Width
C
Work Height
D
Height
E
Width
F
Depth Stand
G *
Depth
H
Total Height
J **
Total Width
K
Width of extemal reel holder
***
Bundles/ min
BA24-30mm
150
240
955
1220
600
500
500
1505
840
220
36
BA32-30mm
200
320
955
1270
600
500
500
1505
840
220
34
BA40-30mm
250
400
955
1320
760
500
500
1505
1000
220
32
BA48-30mm
300
480
955
1370
760
500
500
1505
1000
220
30
50mm
-
-
-
-
-
-
520
-
-
-
-
77mm
-
-
-
-
-
-
547
-
-
-
-
102mm
-
-
-
-
-
-
572
-
-
-
-
127mm
-
-
-
-
-
-
-
-
-
-
-
* G의경우 테이프 이송로 폭이 50mm는520mm, 77mm는 547mm,102mm는 572mm 추가로 넓어짐.
** J의경우 아이마크 부착시110mm, 프린터 부착시180mm, 브라켓 컨트롤로 부착시415mm, 추가로 넓어짐.
*** 아이마크 인쇄된 테이프 사용시 밴딩속도는 분당 18~20회 밴딩된다.
