구분	사양 및 범위
포장 가능 사이즈	최대: 320(W) × 200(H) mm 최소: 35(W) × 10(H) mm
기본 겸용 사양	테이프 폭 28mm (종이 / 필름 테이프 겸용 사용 가능) ※ 기본 공급 규격
옵션 선택 사양	28, 40, 48, 60, 75, 100, 125mm 中 택 1 ※ 겸용 불가(단독 규격)

세계 특허 진공 이송 시스템: 독창적인 진공 흡착 기반의 테이프 피딩 시스템을 적용하여, 트러블 없이 안정적이고 정밀하게 테이프를 공급합니다.
압도적인 원가 및 포장비용 절감: 얇은 50미크론 필름 테이프까지 완벽하게 소화하여, 타사 기종(80~110미크론 사용) 대비 포장재 비용을 최대 50% 절감합니다.
고속 대량 밴딩 및 생산성 향상: 분당 15~36회의 강력한 고속 밴딩 성능을 발휘하여 대량 포장 공정의 효율성을 극대화합니다. (제품 크기별 상이)
다양한 아치 및 테이프 호환성: 다채로운 아치 사이즈 옵션을 제공하며, 28 / 48 / 75 / 100 / 125mm 등 다양한 폭의 테이프를 현장 사정에 맞춰 선택할 수 있습니다.
유연한 시스템 확장성: 단독 운영(Stand-alone)은 물론, 전·후단 컨베이어와 연동하여 무인 전자동 생산 라인(Inline System)으로 완벽하게 구축이 가능합니다.
최적의 이동성 및 양방향 작업: 하부에 4개의 바퀴와 브레이크가 장착되어 라인 이동이 자유롭고, 장비 양쪽 모두 작업이 가능하도록 설계되어 작업 동선을 최적화합니다.
브랜드 가치 창조 (인쇄 테이프 지원): 테이프 표면에 기업 로고 및 맞춤형 문구 인쇄가 가능하며, 인쇄된 테이프를 제품의 원하는 위치에 오차 없이 정확하게 밴딩하여 패키징의 차별화를 이룹니다.

스마트 터치스크린 & 데이터 관리: 직관적인 터치스크린 조작 방식을 채택하여 생산 정보를 저장하고 실시간으로 디스플레이에서 불러올 수 있어, 제품 변경 시 신속한 세팅 전환이 가능합니다.
정밀 멀티-타이머 컨트롤 시스템: 전자식 제어를 통해 작업 환경에 맞는 미세 조절을 지원합니다.
- 접착 및 쿨링(냉각) 시간 조절
- 제품 감지 센서 반응 시간 조절
- 플레이트(슬라이드) 전진 시간 조절
- 밴딩 속도 제어 조절
3단계 멀티 텐션 및 제품 보호 제어: 무텐션, 일반 텐션, 하이텐션 등 3가지 강도를 정확하고 규칙적으로 구현합니다. 제품 강도를 아주 타이트한 결속부터 느슨한 결속까지 세밀하게 제어하여 포장물의 손상을 원천 차단합니다.
트리거 멀티 선택 스위치: 작업 방식에 따라 센서 감지에 의한 자동 작동, 손(수동) 또는 발(풋 스위치)을 이용한 구동 방식을 자유롭게 선택할 수 있습니다.
디지털 카운터 기능: 실시간 밴딩 횟수를 카운팅하여 디스플레이에 표기함으로써 일일 생산량 파악을 실시간으로 지원합니다.
광범위한 테이프 두께 대응 기능: * 필름 테이프 두께: 50 ~ 100 micron 지원
- 종이 테이프 두께: 90 ~ 130 micron 지원

Machine type	A Max. Prod. heighgt	B Max. Prod. Width	C Work Height	D Height	E Width	F Depth Stand	G * Depth	H Total Height	J ** Total Width	K Width of extemal reel holder	*** Bundles/ min
BA24-30mm	150	240	955	1220	600	500	500	1505	840	220	36
BA32-30mm	200	320	955	1270	600	500	500	1505	840	220	34
BA40-30mm	250	400	955	1320	760	500	500	1505	1000	220	32
BA48-30mm	300	480	955	1370	760	500	500	1505	1000	220	30
50mm	-	-	-	-	-	-	520	-	-	-	-
77mm	-	-	-	-	-	-	547	-	-	-	-
102mm	-	-	-	-	-	-	572	-	-	-	-
127mm	-	-	-	-	-	-	-	-	-	-	-
* G의경우 테이프 이송로 폭이 50mm는520mm, 77mm는 547mm,102mm는 572mm 추가로 넓어짐. J의경우 아이마크 부착시110mm, 프린터 부착시180mm, 브라켓 컨트롤로 부착시415mm, 추가로 넓어짐. * 아이마크 인쇄된 테이프 사용시 밴딩속도는 분당 18~20회 밴딩된다.

표준형 아치사이즈

모델	아치규격(mm) 폭x높이	종이 필름 테이프 폭
모델	아치규격(mm) 폭x높이	28mm	48mm	75mm	100mm	125mm
BA24	240 x 150	○	○	○	○	○
BA32	320 x 200	○	○	○	○	○
BA40	400 x 250	○	○	✕	✕	✕
BA48	480 x 300	○	○	✕	✕	✕
BA56	560 x 350	○	○	✕	✕	✕
BA64	640x x350	○	○	✕	✕	✕
BA72	720 x 350	○	○	✕	✕	✕
BA80	800 x 350	○	○	✕	✕	✕
BA88	880 x 350	○	○	✕	✕	✕
BA96	960 x 350	○	○	✕	✕	✕

비표준형 아치사이즈

아치높이 (mm)	아치 폭(mm)
아치높이 (mm)	160	240	320	400	480	560	640	720	800	880	960
100	●	●	●	●	●	●	●	●	●	●	●
150	●	std	●	●	●	●	●	●	●	●	●
200	●	●	std	●	●	●	●	●	●	●	●
250	●	●	●	std	●	●	●	●	●	●	●
300	●	●	●	●	std	●	●	●	●	●	●
350	●	●	●	●	●	std	std	std	std	std	std
400	●	●	●	●	●	●	●	●	●	●	●
450	●	●	●	●	●	●	●	●	●	●	●
500	●	●	●	●	●	●	●	●	●	●	●
550	●	●	●	●	●	●	●	●	●	●	●
600	●	●	●	●	●	●	●	●	●	●	●
650	●	●	●	●	●	●	●	●	●	●	●
700	●	●	●	●	●	●	●	●	●	●	●
*std는 표준형 아치사이즈임.

사용 가능한 필름테이프

필름 두께	필름 폭	필름 길이
50 Micron	28mm	1,000m
50 Micron	48mm	1,000m
50 Micron	75mm	1,000m
50 Micron	100mm	1,000m
50 Micron	125mm	1,000m

사용 가능한 종이테이프

종이 폭	종이 길이
28mm	700m
48mm	700m
75mm	700m
100mm	500m

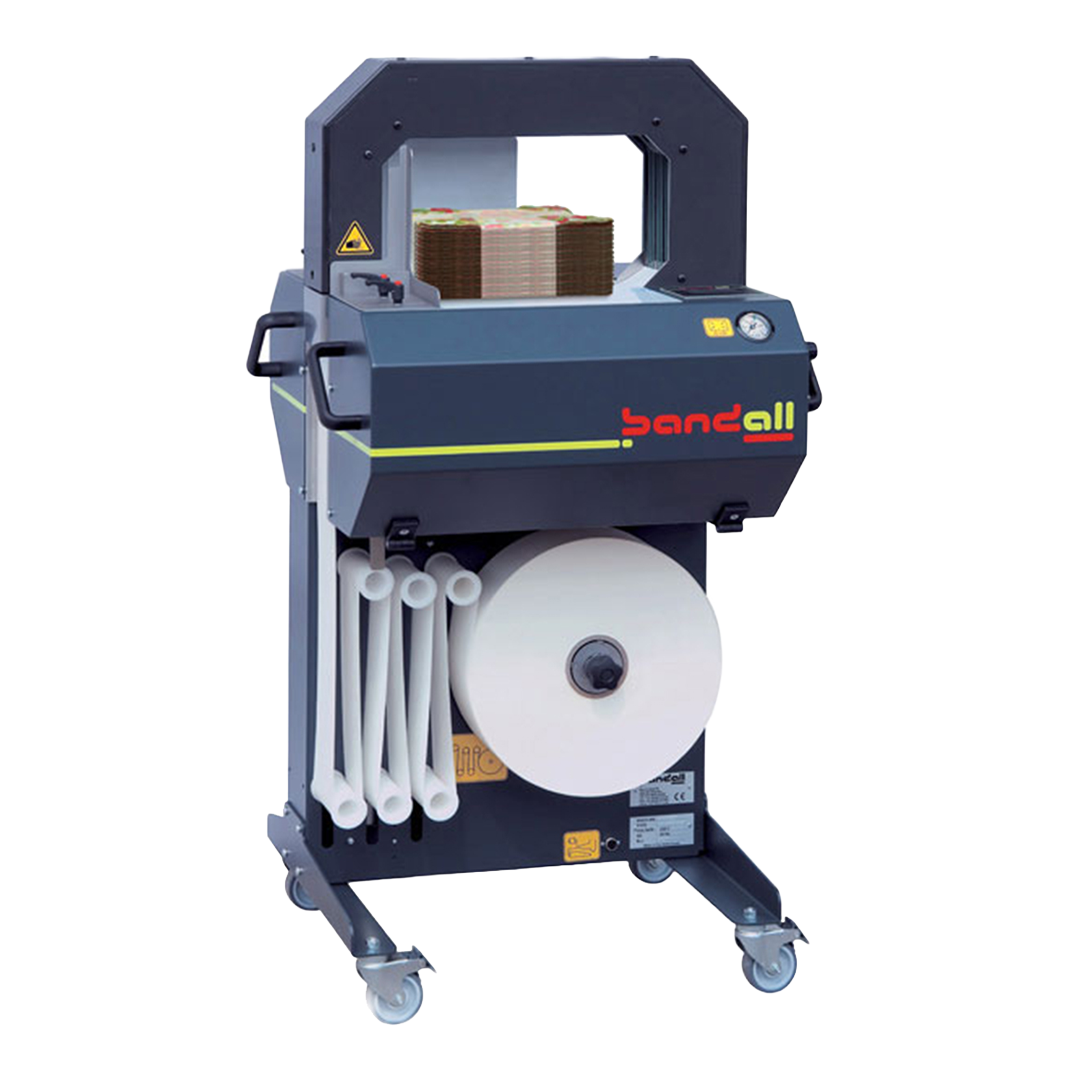

BA32-20-30 (표준형)
